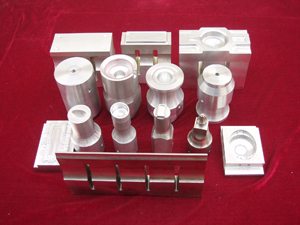

下圖是測量超聲波模具頻率的裝置,圖中的指示器可選用相應工作頻率的示波器或數(shù)字型電壓表等。其測量原理很簡單:保持信號發(fā)生器的輸出一定,在某個頻率點上,模具的位移振幅(或振速)將會達到最大值,此即對應于超聲波模具的諧振頻率。
測量時,應選用2和4他們自身的諧振頻率遠離超聲波模具的諧振頻率。當然,圖中的4亦可用電感或電容拾振器代替。
圖:超聲波模具頻率的測量
1. 信號發(fā)生器 2.發(fā)射型壓電片 3.超聲波模具
4.接收型壓電片 5.放大器 6.指示器 7.頻率計
