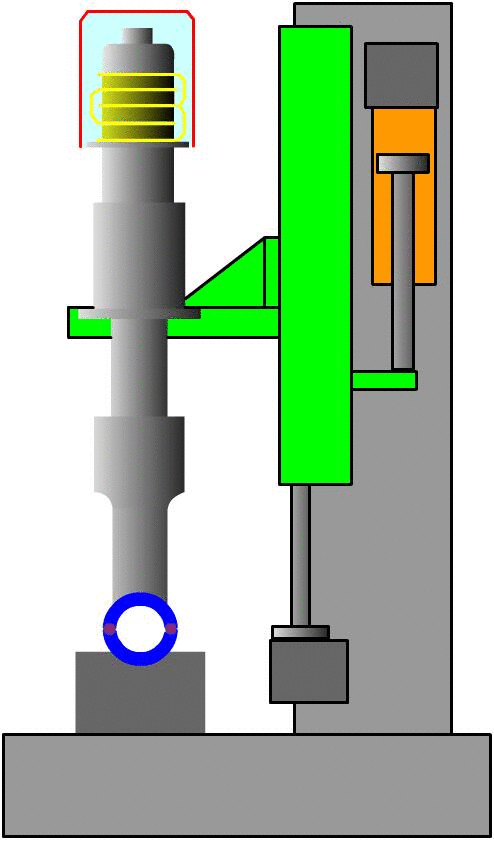

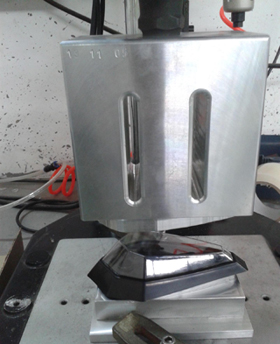

超聲波焊接原理是通過高頻機械振動將塑料件熔接在一起，針對一些有水氣密要求的塑料工件，定位與超聲波導熔線是成敗的重要關鍵，所以在產品設計時的考慮，如：定位、材質、肉厚，與超聲波導熔線的對應比例有絕對的關系。
在一般水、氣密的要求，導熔線高度應在 0.5~0.8m/m 之范圍（視產品肉厚而定），如低于0.5m/m以下，要達到水氣密的功能，除非定位設定要非常標準，而且肉厚有 5 m/m 以上，否則效果不佳。
常見超聲波熔接結構

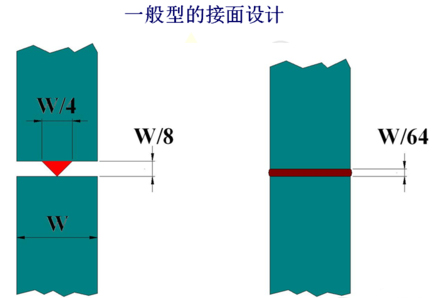

超聲波熔接結構-一般型

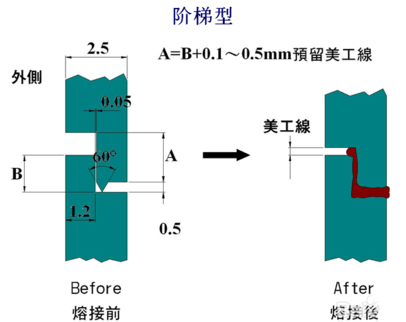

超聲波熔接結構-階梯型

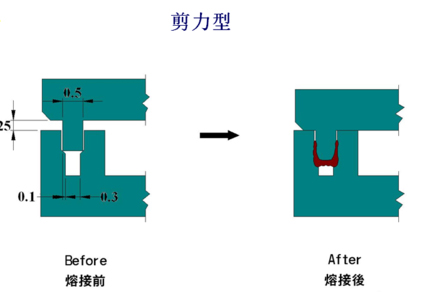

超聲波熔接結構-剪力型

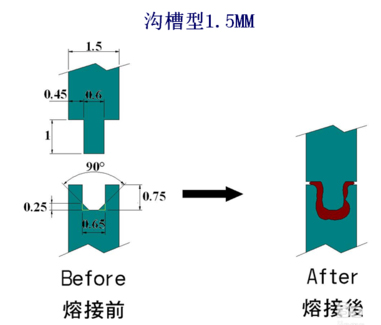

超聲波熔接結構-溝槽型
塑料制品無法達到水、氣密，除了超音波導熔線、治具定位、產品本身定位等因素外，超聲波焊接參數設定也是一項主因，包括熔接時間及下降速度。
1.下降速度過快，氣缸無緩沖：下壓沖力將超聲波熔接結構壓塌，超聲波導熔線無法達到設計的效果，形成假相熔接；
2.熔接時間過長：為了增強熔接強度，加長熔接時間而造成塑料制品熔接面焦化產生砂孔，水或氣即由此砂孔滲透而出。通過肉眼目測是看不出來的。
塑料制品使用超聲波焊接工藝要求達到水氣密時，最好在設計產品注塑模具時跟超聲波焊機廠家溝通。
