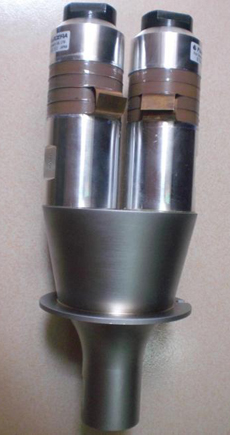

大功率超聲波焊接機雙振子換能器，換能器，又稱振子，是由壓電陶瓷的壓電效應實現電能與機械能（聲波振動）的相互轉換，并通過聲阻抗匹配的前后輻射蓋塊進行放大的器件。

諧振阻抗低，機械Q值高，電聲轉換效率高。

熱穩定性好，發熱量低，頻率及靜態電容一致性佳。

選用高品質壓電陶瓷晶片、輸出振幅大，壽命長。

超聲波換能器的功能是將輸入的電功率轉換成機械功率（即超聲波）再傳遞出去，而自身消耗很少的一部分功率。

超聲波換能器，要解決的技術問題是設計一種作用距離大、頻帶寬的超聲波換能器。

超聲波換能器，包括外殼(1)、匹配層即聲窗(2)、壓電陶瓷圓盤換能器(3)、背襯(4)、引出電纜(5)，其特征在于它還包括Cymbal陣列接收器，它由引出電纜(6)、8～16只Cymbal換能器(7)、金屬圓環(8)、(9)和橡膠墊圈(10)組成；Cymbal陣列接收器位于圓盤式壓電換能器3之上；壓電陶瓷圓盤換能器用作基本的超聲波換能器，由它發射和接收超聲波信號；Cymbal陣列接收器位于圓盤式壓電換能器之上，作為超聲波接收器，用于接收圓盤換能器頻帶之外的多普勒回波信號。

超聲波焊接有超聲波金屬焊接和超聲波塑料焊接兩大類。其中超聲波塑料焊接技術已獲得較為普遍的應用。它是利用換能器產生的超聲振動,通過上焊件把超聲振動能量傳送到焊區。由于焊區即兩焊件交界處聲阻大,所以會產生局部高溫使塑料熔化,在接觸壓力的作用下完成焊接工作。超聲塑料焊接可方便焊接其他焊接法無法焊接的部位。另外,還節約了塑料制品昂貴的模具費,縮短了加工時間,提高了生產效率,有經濟、快速和可靠等特點。
