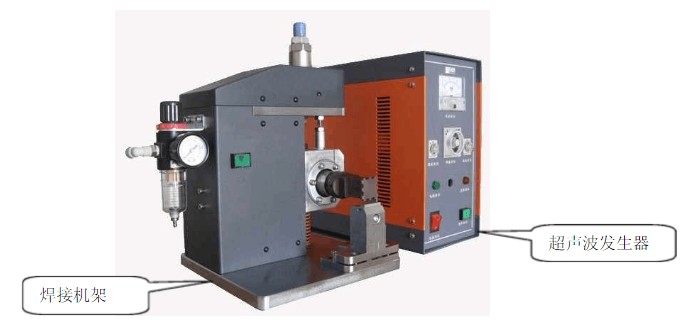

超聲波金屬焊接系統是由超聲波發生器和焊接機架兩部分組成的分體式焊接系統。本設備具有結構緊湊、易于安裝、操作簡便、移動靈活以及便于維護等優點。系統采用具有國內先進水平的超強穩定電子線路的超聲波發生器、日本原裝進口的高性能換能器和變幅器。超聲頻率為40KHz，額定輸出功率為800W,采用日本進口控制器件，用于焊接過程各個參數的精確控制；焊接機架配備有高品質的直線導軌，保證了焊頭運動的穩定性，對某種指定工件的焊接參數一旦被設定，無需對設備進行更多的調整，它可以自動、快速、準確、連續地執行焊接過程中，從而極大的提高工作效率。

1.超聲波信號發生器
超聲波信號發生器是由一能將50Hz的工頻交流電轉換為驅動換能器工作的40KHz高壓交流信號的超聲波功放模塊，外加一個能夠控制機架和超聲循環時序動作以及輸入/輸出信號的系統控制模塊以及其他一些外圍電路組成。
超聲功率模塊包含超聲功放單元和帶有“系統保護監測”功能的控制單元，并能在焊接機工作發生故障時自動切斷超聲波能量，從而為發生器乃至整套焊接設備提供極高的安全性和可靠性。

2.焊接機架
焊接機架主要由換能器/焊頭安裝支架，下底模安裝底座，和超聲波焊頭升降運動系統組成。換能器/焊頭模組安裝支架用來緊鎖緊和前后圓周方向調節焊頭位置，保證焊頭在焊接過程中相對位置穩定；底模安裝底座用來安裝和緊固下底模并調節底模的平面度，它和焊頭位置的相對穩定性對焊接質量有直接影響
直線導軌升降運動系統帶動焊頭完成焊接工藝即：

3.氣動系統
氣動系統由一個電磁閥，一個氣缸，二個節流閥，一個氣壓表、調壓閥和過濾器等組成。
電磁閥與氣缸配合完成超聲焊頭的升降；
節流閥用于焊頭的上升/下降速度；
壓力表顯示當前氣壓大小；
調壓閥調節當前系統的氣源壓力；
過濾器對進氣的氣源進行過濾，以避免氣源中的水、油等雜物進入電磁閥、汽缸等器件從而對上下氣動運動系統造成損壞。

4.超聲波發生器和焊接機架的輸入/輸出接口
超聲波發生器后部有兩個輸入/輸出接口；
RF射頻接口：帶定位缺口的兩孔航空插口；
運行控制信號接口：包含電磁閥控制、警報、運行中信號等；
焊接機架后部接線盒上提供了三個輸入/輸出接口；
機器啟動信號：腳踏開關信號觸發一個焊接流程；
運行控制信號接口：運行指示、調試氣動系統完成相應工作；
換能器能量輸入/輸出接頭：連接超聲波發生器和換能器（與RF射頻接口對應）。
