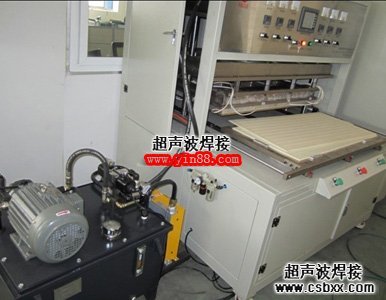

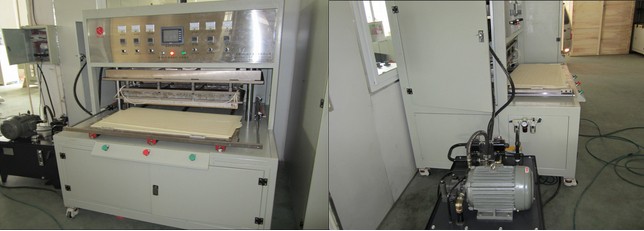

平板過濾膜焊接機
超濾膜熱熔成型設備采用壓板式結構，由電加熱方法將加熱板熱量傳遞給PVDF板式膜片與ABS板框之間的熔接面。使其結合面熔融，加熱后熔融面熔合、固化、合為一體。板式膜熱板機為框架形式，由上模板、下模板、熱模板三大塊板組成，并配有熱模、上下塑料冷模，動作方式為氣動控制?？筛鶕?jù)過濾膜的大小設定加熱功率和模具尺寸大小，操作簡單，使用方便。
中文名
平板過濾膜焊接機
適用產品
浸沒式板式膜
焊接方式
電加熱壓
特 點
焊接各類大而復雜的熱性塑料工件
目錄
1概況
1、設備名稱：板式膜焊接機
3、焊接對象：塑料材質（ABS板框）和PVDF無紡布熱熔焊接
4、焊接介質：熱量焊接,不需任何介質
5、設備能力: 每天3班 每班8小時
6、焊接要求：
1） 表面無拉絲，焊接后無紡布不脫落，無漏焊現象；
2） 產品焊接后保持焊接線基本為直性；
3） 具體在雙方簽定合同時由需方提供技術要求方案。
1） 表面無拉絲，焊接后無紡布不脫落，無漏焊現象；
2） 產品焊接后保持焊接線基本為直性；
3） 具體在雙方簽定合同時由需方提供技術要求方案。
2設備特點
1、板式膜焊接機機架采用優質鋼材焊接結構,底部裝有水平高度可調的地腳,便于調整機器水平；
2、超濾膜熱熔成型設備所有機器側板,材料為冷軋板；
3、操作者在自動焊接操作時,受到安全保護光柵保護；
4、浸沒式板式膜熱板機水平移動工作臺板采用45#鋼,表面處理,表面光潔;具有不變形,使用壽命長.設計有標準模具工裝接口，并且給客戶以后其他產品預留升級空間；
5、細胞水過濾熱板機熱模移動由2根日本THK直線滑軌保證運行的平穩性；
6、水平移動工作臺機構包含2套水平運動線型導軌,使用行程為600mm氣缸驅動，導向與導柱滑動配合間隙0.025mm；
7、板式膜焊接機加熱板進口鎂鋁合金制造,有效熱板面積2200*1200；
8、板式膜焊接機頂部設有熱氣集中排出裝置，能有效減少空氣污染；
3設備參數
主機尺寸: （L）1750×（W）1700×（H）1150(MM)
供電電源： 380VAC 50/60HZ 三相五線制
加熱功率： 1-8KW 熱板上下進程： 0-220mm
消耗功率： 1-8KW
供氣量： ≥4M3/MIN 壓力0.3—0.6MPa
面積：1580mm×780mm
設備重量:1800-2300KG
4工藝流程
將pvdf過濾膜與ABS板框放入模腔→ 下夾具固定產品→ 按啟動按鈕熱模下壓→熱燙焊接 → 焊接時間完畢 → 熱模上升 →下夾具松開平板過濾膜 →產品粘合 → 整個臺板推出焊接位→ 取出產品
